6)組立

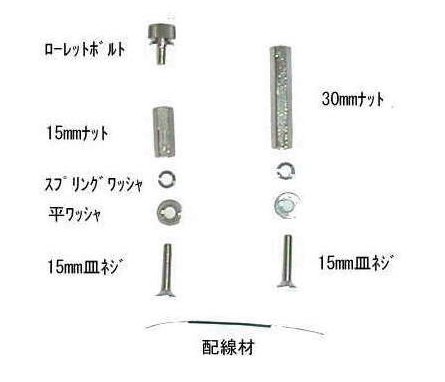

 a)中央接点と中央端子および配線

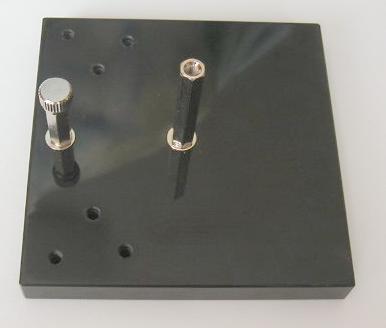

 中央の接点と端子
 600番の紙ヤスリで大きな傷を撮った後に2000番でさらに磨き
 最後にパフをかけてきれいになりました。後から傷が付いて気に
 なる方は、分解して同じように磨いて下さい。

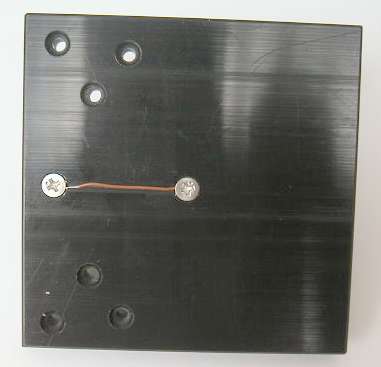

 下側配線
 ABSには何故か一定方向の筋があります。それだけなら
 いいのですが柔らかいので傷だらけで売られています。

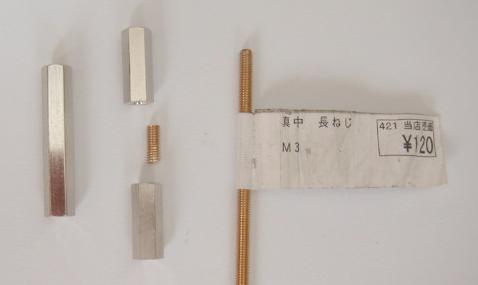

 上の写真にある30mm中高ナットが入手できないときは、長ネジをカットして
 15mm 2ヶを繋いで下さい。下から止めている皿ネジの長い物(30mm)が
 あれば中継用のネジは不要です。
 講習会で作った物は30mmが入手出来なかったために中継して使いました。


 b)レバー部分の組立

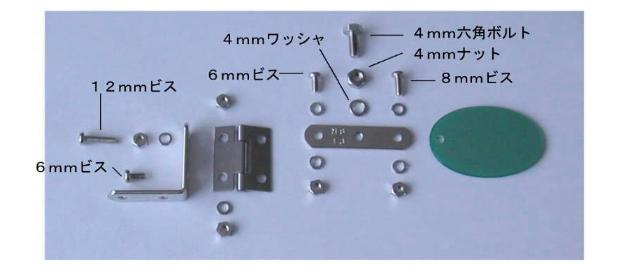

  ネジ、ワッシャ使い方
 接点が4mmの理由は、既に3.2mm程度の穴が空いており、3mmのネジが使えない為です。
 やむをえずここにタッピングしました。特殊な工具は使わないで作りたかったのですが、
 800円でタッピングセットが売っていたのでそれを使いました。(20カ所もタッピングしたら
 折れてしまいました。やはり安物買いの何とやらでした。)

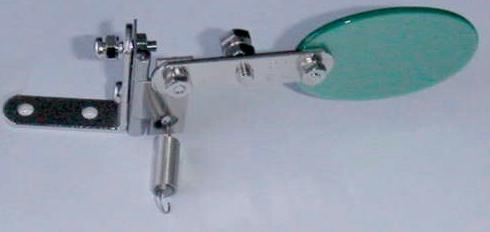

 右レバー完成写真  左レバーは対象に作ります。

 講習会用の組立説明書では、左レバーは右レバーと対象に作るとあっさり書いていますが、
 これがなかなか曲者です。一番下の写真でお判りの用に、今回のホームページ作成用に改
 めて作ってみたらこの有様です。(もう20台以上は組み立てている私でも、です。皆さん
 根気よく組立直して下さい。)

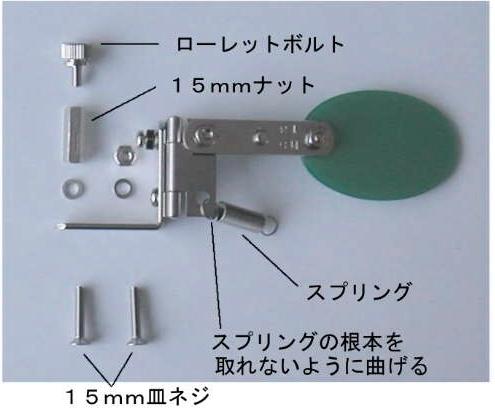

 スプリングは蝶番の残った穴に取り付けます。外れないように先をペンチ等でつぶして下さい。

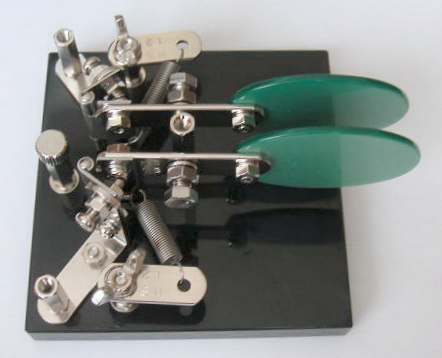

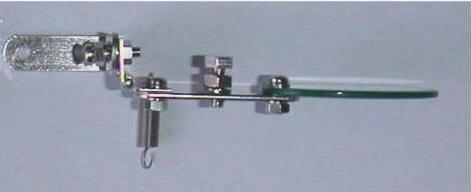

 上から見た状態

 レバー部分拡大

                 あ、やってしまった〜!


 この程度でめげないで下さい。蝶番と穴開き板の順序が間違っていたりビスを逆方向から
 差し込んでいたり、講習会では色々見てきましたので。

次ページへ続く
