サイドトーンをONにしてゼロビートによるゼロインが可能なことから、KX1に組み込むことにしました。
ところがこの基板はどうやってもKX1に収まりません。
電池を単4に換えて、空きスペースにスピーカーやアンプを組み込んだOMもいらっしゃいましたが、単3電池
は一番コストパフォーマンスがいいので、このままで何とかしようと一踏ん張りしました。

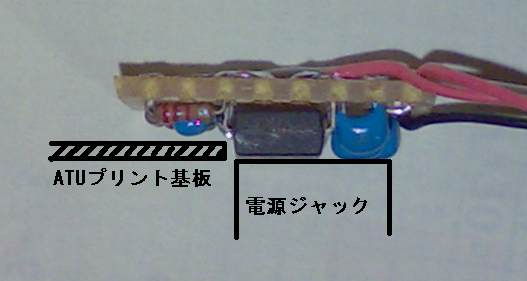

KX1は非常に合理的に出来ており、空きスペースが全くないように思えましたが、よくよく見ると電源ジャック
の上とATU基板の上がほんの少しあいていました。
そこで頑張って小さく組み直しました。
（１）VRで周波数を確認後、固定抵抗に置き換えている。
（２）電源の電解コンデンサーを取り外し、0,1μのみとしてある。
（３）ICの足の穴に部品を差し込み、出来るだけこぢんまりと組みあげた。
上が最初に作った物、下が今回のもの。

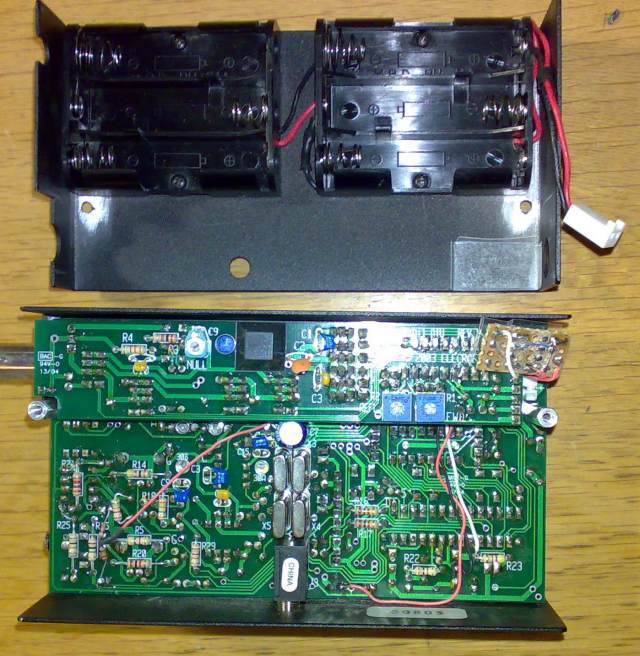

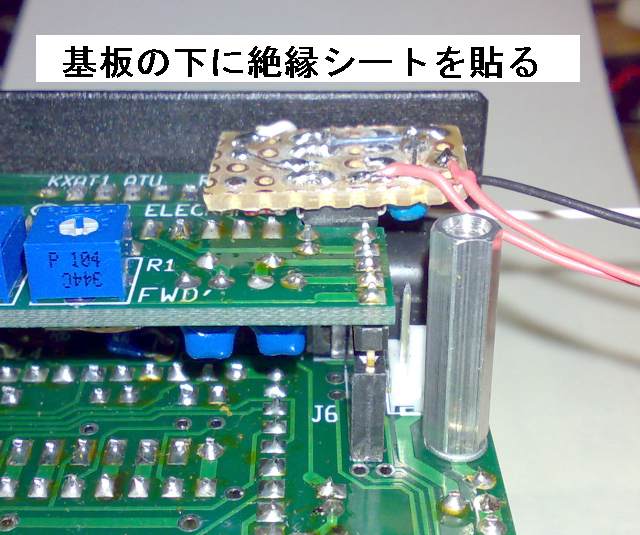

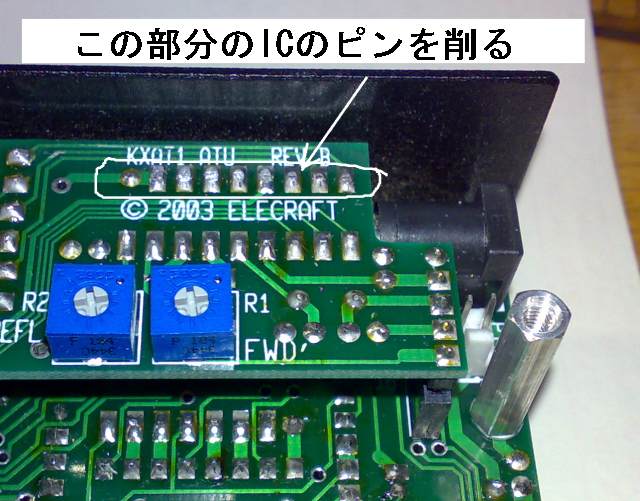

組み込むときの配置は下の写真のようになる。

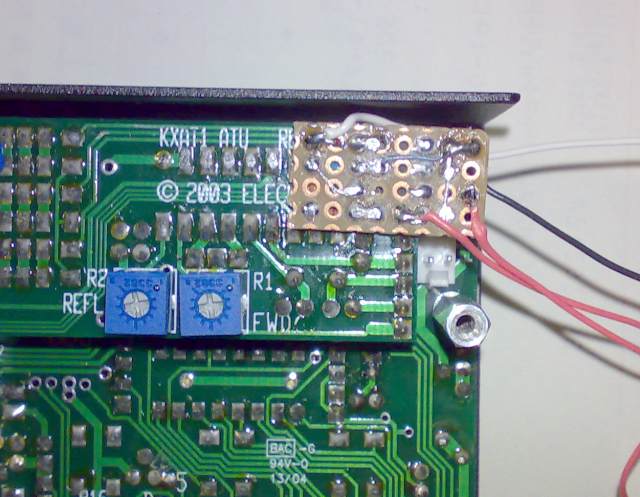

配線の確認には拡大写真をご覧下さい。
配線は「N０SS' Amateur Radio Page」 を参考にさせていただきました。
http://www.n0ss.net/ のページにあるリンク Elecraft K1 & KX1-Related Files をクリックすると
そこにK-1,KX1への取り付け方法が出ています。
注意点
（１）信号入力は、上記の説明にある抵抗分割とは値が異なります。上記では 47k＋1kの接続点から
入力していますが入力不足のため、47k＋12kに換えています。上記写真の左側のピンクの配線。
（２）LMC567の耐圧が１０V のため、電源はレギュレータIC U9の６Vから取り出しています。
上記写真の右側のピンクの配線。
（３）LED端子は１３Vあるため、指定通りに配線しました。（LAMP用LEDを使う）
