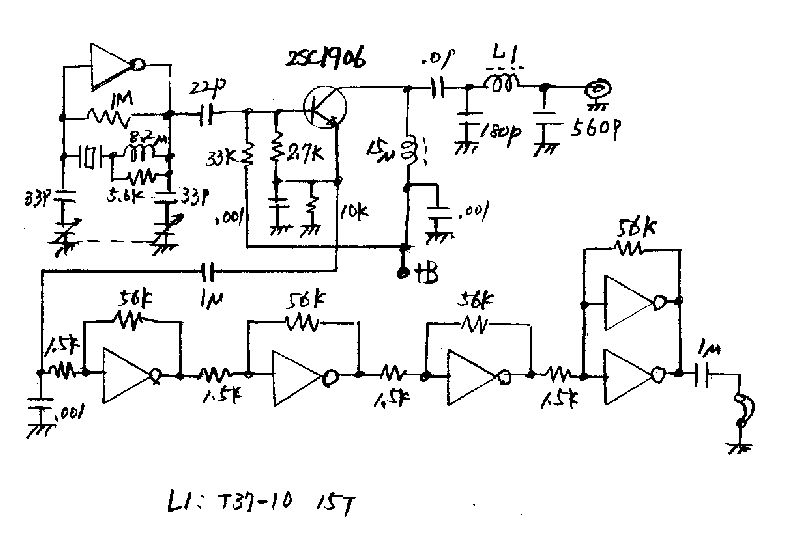

４．大幅変更（続き） 回路は下記のようになりました。（試作写真はトップページ）
下記回路図から修正があります。次ページをご覧下さい。
詳細は以下の通りです。
（１）ＲＦ出力は６０ｍＷ（一寸物足りないのですが）
（２）ＶＣは１００円ラジオからはずしたものです。これで可変範囲は約９ＫＨｚあります。
（３）終段のフィルターのコイルは手持ちの関係でＴ−３７−１０を使いましたが、１４ＭＨｚなので
６（黄色）か２（赤）でも充分使えます。
（４）イアフォンは１００円ショップで売っている、モノラル用両耳タイプでインピーダンスが６０オーム程
度あるものです。パソコン用のヘッドセットよりも多少大きい音が出ました。
音量調整を付ける必要があります。
５．注意点
これといって大きな問題はないのですが、
（１）電池による影響
１００円ショップの単四電池で試したところ見事異常発振をおこし、イアフォーンは唸りっぱなしでした。
安定化電源（トランス式）ではハムが大きく、ちょっと高価ですがコンビニで有名メーカーの単三を
買ってきて使ったところ「静かに」なりました.
（２）スプリアス

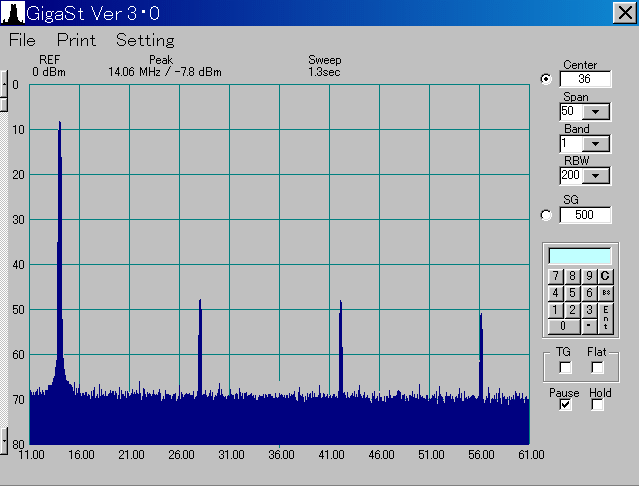

せっかく持っているのでハムジャーナルにも掲載されたＧｉｇａＳＴで測ってみました。
（インピーダンス変換とアッテネーターが入っているためこのメモリから絶対値は読めません。
またＧｉｇａＳＴの校正はしていません。）
結構高調波が出ていました。かろうじて基本波のー４０ｄＢです。基本波の出力が小さいので問題は
ないでしょう。
（３）受信時の輻射
１２０μＷでした。確かに通常の受信機からみるとかなり大きな値です。
Pixie２は斬新な回路構成のトランシーバーです。pixie3になっても原理は全く同じですので
この問題は避けて通れません。
（４）キークリックが五月蠅い。
ミュートも付けていないので当然ですが、ケースに入れるまでに検討する予定です。
