第４回　ケース組み込み

１）組み直しとケースへの組み込み

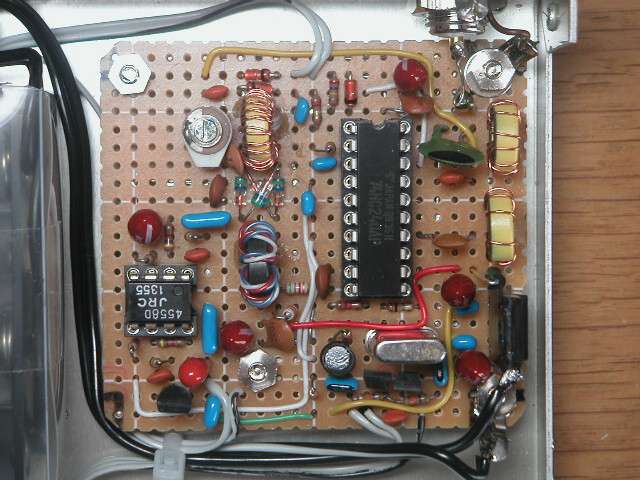

　下の写真は改めて組み直したものです。
　最初と大きく異なるのは、裏付け部品を表から挿入と、ダイオードミキサー部分の配置変更です。

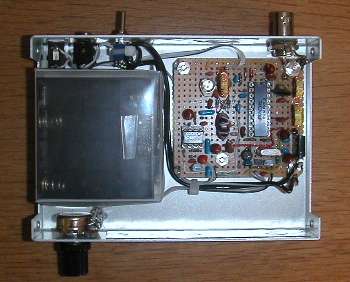

　こちらは組み込んだ様子です。
　・空いている部分にアンテナチューナーを組み込む予定です。
　　既に必要な穴は開けてあり、隠しています。
　・電池ボックスはバネがケースより一寸飛び出しており、そのままではケースに触れてしまいます。
　　Ａ４の用紙やカタログを挟む硬質ビニール（？）の透明ケースを利用して、電池ケースカバーを作り
　　これを両面テープでケース仮面に接着しています。
　　写真にはありませんが、ケースの蓋側には薄くスポンジを張って電池お押さえ込んでいます。

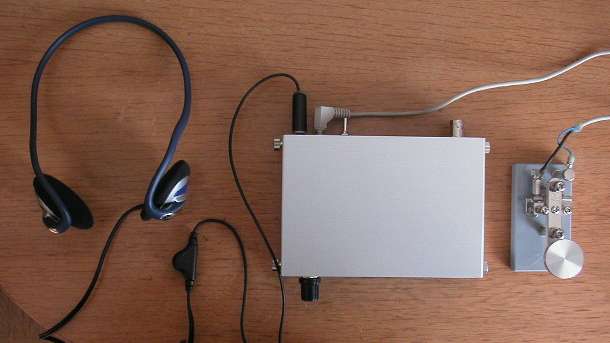

　一応完成した様子です。

２）性能は？
　　私のところは準工業地区であり、昔からノイズの多いところです。まわりもビルに囲まれアンテナも貧弱です。
　　さらに、家の中はLANケーブルが張り巡らしてあり、外も中も雑音だらけです。
　　しかし、そんな中でもワイヤーアンテナ（６ｍＨ、１０ｍＬ）で何とか受信できています。
　　入力段に水晶のフィルターが入っているRock-Miteよりは雑音に弱く、今の環境には向いていませんが、
　　近い内に移動して使ってみます。（その前にアンテナチューナーを組み込まないと・・・。）

　　放送の飛び込み：ＡＣアダプターを使うと多少飛び込みあがります。　乾電池ですとほとんど判りません。
　　　これはアンテナチューナーを内蔵すると少しは改善されことを期待しています。

　　イアフォンの改善：音量調整のVRを本体から省き、VR付きのパソコン用ヘッドセット（マイクは取り外した）を
　　　使っていますが、音声は片方からしか出てきません。少しでも音量を上げるために、位相はズレますが巻線が
　　　直列になる様にジャックの配線をしました。
　　　早い話が１００円ラジオからはずしたジャックを使っただけです。（ネジ式でない為接着する必要があります。）
　　　どうせ使うポリバリコン（アンテナチューナーで使用）とイアフォンジャックの価格を考えると１００円ラジオを
　　　買うことをお勧めします。

　次回はアンテナチューナーを組み込みます。（単独でアンテナチューナーとしても使える様にします。）

次回へ続く
