８）完成写真

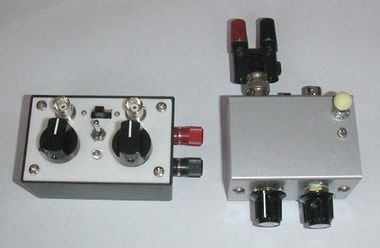

左が端子を追加した２号機　　　右は現用の１号機
１号機と２号機ではスイッチとバリコンが左右逆に付いています		 １号機の内部
マッチング部分は空中配線		 ２号機内部
追加端子への配線

アンテナを繋ぐ端子の仕様変更があります。
１号機はもちろんですが当初はアンテナ側もBNCコネクターだけを付けていました。これは最初の説明にもあるように
逆接続（基本回路の図をご覧下さい。）の応用も考えてのことでした。２号機では小型化と組立易さを優先したため、
パネルに全てを取り付けるスペースが無く、１号機と同じ方針でBNCだけで試作しました。
しかしやはりワイヤーアンテナが中心のQRP移動運用では、ネジ式の端子がないと使いにくいのは明らかです。
（１号機は上の写真にあるように、BNCとネジ端子の変換アダプタをつけています。）
作業性は悪いのですがですが、ケース側に端子を２個（アンテナとアース）付けることにしました。

９）注意事項他
　・抵抗は状況によりかなり発熱します。配線や他の部品が抵抗に当たらないようにして下さい。
　・１００円ラジオの平らなツマミにローターリース一致と同じ回転用のノブを付けるには、接着剤以外にも
　　両面テープを使っても可能です。
　　「日東電工（株）　ポリエチレン・ポリプロピレン用超強力両面テープ」（厚さ0.13mm）を使いましたが
　　薄いのにしっかりと固定できました。
　・ポリバリコンに金属の延長シャフトが付いているものを使う場合、ノブの固定ネジが長いと感電（火傷）の
　　恐れがあります。これは回路上ポリバリコンの軸がアースに落ちていない時があり、高周波的に軸が浮いて
　　いるのでノブの固定ネジを通して感電することがあります。
　　１号機試作中に２回も「あっち〜」とやりました。最初は何故か解らなかったのですが、ノブを固定する
　　ネジが一寸出っ張っていてそこを右手がさわり、さらに左手はケースに触れていたためでした。
　　たかが５Ｗ（ＦＴ−８１７）と軽く考えては行けません。
　・ＬＥＤは秋月で購入　赤の高輝度タイプ　東芝TLSH180P　で２個１００円でした。

１０）使い方
　注意：送信出力は０．５Ｗ〜３Ｗにして下さい。（最大でも５Ｗを超えないこと）
　　　　　調整中に抵抗が発熱します。出来るだけ小さな電力で短時間に調整して下さい。
　・まずはマッチング部分をスルーしてチューナー部分を動作させます。
　・3m程度のアンテナとアース（カウンターポイズ）ワイヤーを繋ぎます。（アースは必ずしも必要ではありません。）
　・モード切替のスライドスイッチは中央（Ｂポジション）にします。（ミラクルホイップもどきです。）
　　（このモードはロータリースイッチのみ有効です。バリコンは回しても変化はありません。）
　・希望するバンドを受信して、ローターりースイッチを回し感度が最大になる点を探します。（ＡＭが分かり易い。）
　・スナップスイッチをチューニングモードにして、送信します。（最大でも５Ｗ以下）
　・ＬＥＤが点灯しますので、手早くロータリースイッチを回し、一番暗くなるポジションを選びます。
　　（点かない時はチューニングが取れています。誤配線がない場合です！）
　・最後にスナップスイッチをチューニングモードから通常モードに切り替えます。

通常はこの状態で使えますが、ＬＥＤが明るく点灯して暗くなる点がない場合や、SWRが下がっていない場合は
スライドスイッチを左右（Ａ　or　Ｃポジション）にして、上記と同様に調整して下さい。
アンテナの長さや設置状況により、使用する周波数でのインピーダンスは大きく変わります。状況に合わせて
モードを使い分けて下さい。

【チューニングのテスト】

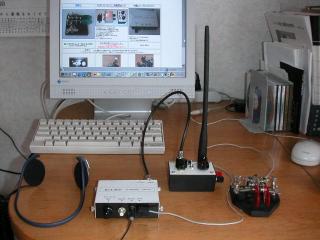

下の写真はＦＴ−８１７についている１４４用のアンテナ（２５ｃｍ）をつなぎ、14ＭＨｚでチューニングの確認
をしている状況です。
いくら何でも２５ｃｍのヘリカルホイップで１４MHzが飛ぶわけはありませんが、近距離の遊びには使えます。

左はＲｏｃｋ−Ｍｉｔｅ（14MHzで約100mW出力）を
このアンテナチューナに繋いだ様子です。

アンテナはFT-817の25cmヘリカルホイップ
です。
チューニングが取れた状態
モードはＡです。B,Cでは完全には
消えませんでした。		 少しバリコンを回すとこの通り
ＬＥＤが点灯し、マッチングが
取れていない事を示します。

１１）その他
　(a)使用可能な最大電力は調べていません。アンテナの状況で変わってきますが、とりあえずFT817の電池での
　　運用では今のところ問題はでていません。

　(b)上記の逆で、マッチング部分の動作が確認できる（ＬＥＤを点灯させられる）最低電力も未調査です。
　　自作のＲｏｃｋ−Ｍｉｔｅ（9vで約100mW）で動作しているので良しとしています。
　　これはＬＥＤの特性にもよりますので、1W以下で使う場合は高輝度（超高輝度）とあるものを使って下さい。

　(c)実際に移動で使用する場合は、事前に使用するアンテナで動作の確認をしておいて下さい。

　(d)本文中にも記載してありますが、操作中の感電（火傷）には十分注意して下さい。

　(e)ご質問は　JA1UXR@ikegami-net.com　までお願いします。
